一、 概述

泰和安JTY-GF-TX3190-LoRa独立式光电感烟火灾探测报警器(以下简称报警器)能够探测火灾时

产生的大量烟雾，及时发出报警信号。报警器采用性能卓越的单片机(MCU)，通过单片机内部

固化的运算程序来完成对外界环境参数变化的补偿和火警判断。内置 LoRa 无线通讯组件，无

线覆盖范围广，广泛用于家庭住宅、“三小场所”、“九小场所”等进行火灾安全监控。报警

器内置蜂鸣器，报警后发出强烈的声响，同时具有消音功能。

二、 特点

1. 报警器具有自动补偿功能，对于一定程度上因外部环境（温度、灰尘等）因素的变化而引

起的性能漂移，可自动进行补偿，提高了报警器的可靠性。

2. 报警器具有自检功能，自检时发出声、光报警信号。

3. 报警器具有故障状态、报警状态、电池欠压状态的提示功能。

4. 使用 LoRa 无线通讯，无线覆盖范围广。

5. 功耗低，电池使用时间长。

6. 无需布线，部署方便，维护简单，整体成本低。

三、 技术参数

1. 工作电压：DC3V (1 节锂锰电池，型号：CR17505 3.0V)

2. 工作电流：

 监视电流：< 40uA

 报警电流：<40mA

3. 报警声响：大于 80dB(正前方 3m 处，A 计权)

4. 无线通讯制式：LoRa 自组网

5. 更大 发射功率：20dBm

6. 更大 通讯距离：空旷 1000m

7. 频率：470～510MHz

8. 保护面积：

 60 ㎡～100 ㎡，具体参数以《火灾自动报警系统设计规范》(GB 50116-2013)为准

9. 报警器状态指示：

正常监视状态：红灯约 48s 闪烁一次，蜂鸣器不发声

报警状态：红灯快速闪亮；蜂鸣器发出报警声

电池欠压状态：红灯约 48s 闪烁一次，蜂鸣器短暂发声

10. 使用环境：温度-10℃～+55℃ ，相对湿度≤95%RH，不凝露

11. 壳体材料和颜色： ABS 珍珠白色

12. 重量：约 114g(包括电池)

13. 外形尺寸：直径：100.3mm， 高：49.1mm(包括底座)

14. 安装孔距：72mm

15. 执行标准：GB 20517-2006 独立式感烟火灾探测报警器

四、 结构特征与工作原理

1. 报警器的外形尺寸如图 1 所示（单位：mm）：

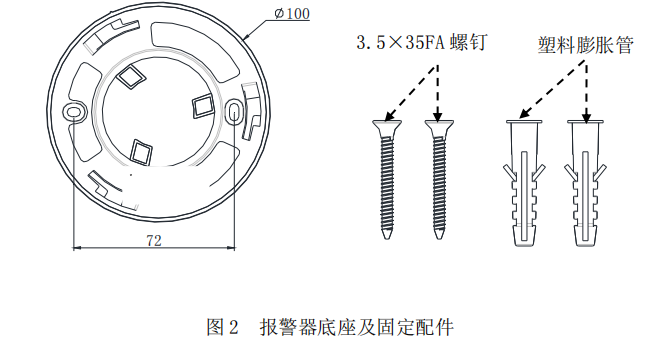

2. 报警器底座尺寸示意图，如图 2 所示（单位：mm）

3. 工作原理

该报警器采用红外散射原理来探测火灾。在无烟环境下，红外接收管几乎接收不到信号，

当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收到一个较

弱的信号，再将信号进行放大，触发电路对放大后的信号进行阈值判别，若达到报警门限，就

会通过蜂鸣器输出报警声，同时报警器指示灯随报警声快速闪亮，使人们及早得知火情。并通

过 LoRa 无线通讯方式传输到无线传输模块，再通过无线传输模块将信息上报至服务器。

五、 安装说明

 1.适宜的安装位置：通过 TX6934 手持设备检测网络信号，选择网络信号更佳 的位置安装报警器。

① 安装于房顶时：报警器的边缘应距任何一面墙壁不小于 0.5m。

② 安装于倾斜或人形屋顶时：报警器应与屋顶保持一定的距离。当坡度小于 30 度时，距

离 0.2m 为宜，大于 30 度则以 0.3m～0.5m 为宜。

③ 对燃烧产生的烟雾来说，楼梯的作用与烟囱类似，因此楼梯应安装报警器。

④ 空气流通的两个区域应分别安装报警器，如客厅与卧室两个区域，每个区域至少安装一个报警器。

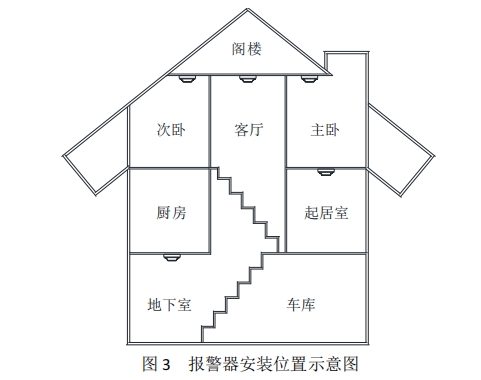

⑤ 报警器安装位置可参考图 3 ，请结合实际情况确定更佳 的安装位置。

2.应避免安装的位置

①温度低于零下 10℃、高于 55℃或相对湿度>95%RH 的区域。

②多灰尘区域。灰尘进入探测器内部可能引起误报警。

③空气回流不畅的地方。发生火灾时，烟雾等燃烧产物不能及时有效的进入空气回流不畅

的地方。

④勿将报警器安装在产生可燃烟雾颗粒的场所，如车库、厨房、热水器、暖气的位置。

⑤报警器不宜安装在风机的送风口或抽风口附近，因为风机口附近的烟雾浓度不能有效的

反映房间内整体的烟雾浓度。

3.报警器安装：

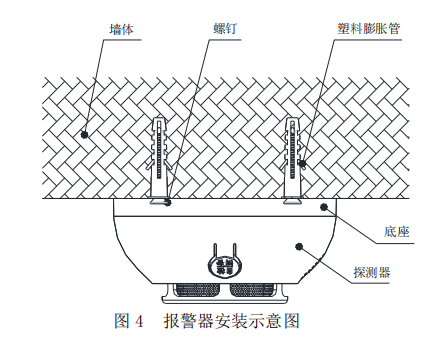

 按图 4 所示，用 3.5×35FA 螺钉将报警器底部固定在屋顶上，安装孔距如图 2 所示。

 将报警器扣在底座定位卡槽，且报警器与底座吻合后，用力顺时针方向旋转，直至到位锁定。

六、 使用与操作

1.注册组网、删除设备

①注册组网

通过 LoRa 配置软件，添加报警器 ID 号进行注册组网，给报警器上电，等待报警器发出

“滴滴”两声响，同时红灯快速闪亮后，表示组网成功，在 LoRa 配置软件注册栏可报警器组

网成功的状态。

②删除设备

在 LoRa 配置软件上，去掉设备启用勾选框，点击下发，可将报警器从无线传输模块上删除。

2.报警功能：当报警器周围烟雾达到一定浓度时报警器指示灯快速闪亮，蜂鸣器发出报警声，

当烟浓度下降到一定阈值时，报警器可自动恢复；

3.正常监视状态，短按 “自检/消音”按钮进行自检，自检时报警器发出声光指示信号，火警

状态，短按“自检/消音”按钮进行消音；

4.报警器具有电池电压检测功能，当电池电压低于 2.6V，报警器发出短促的“滴”声音及发光

指示，即报电池欠压故障，请及时更换新电池，更换下来的旧电池请投入专门的电池回收垃圾

桶中。
