泰和安JTY-GF-TX3190-NB独立式光电感烟火灾探测报警器

一、 概述

JTY-GF-TX3190-NB 独立式光电感烟火灾探测报警器(以下简称报警器)能够探测火灾时产

生的大量烟雾，及时发出报警信号。报警器采用性能卓越的单片机(MCU)，通过单片机内部固

化的运算程序来完成对外界环境参数变化的补偿和火警判断。内置 NB-IoT 无线通讯组件，稳

定可靠，可接入智慧消防云平台，广泛用于家庭住宅、“三小场所”、“九小场所”等进行火

灾安全监控。报警器内置蜂鸣器，探测后发出强烈的声响，同时具有消音功能。

二、 特点

1. 报警器具有自动补偿功能，对于一定程度上因外部环境（温度、灰尘等）因素的变化而引

起的性能漂移，可自动进行补偿，提高了报警器的可靠性。

2. 报警器具有自检功能，自检时发出声、光报警信号。

3. 报警器具有故障状态、报警状态、电池欠压状态的提示功能。

4. 使用 NB-IoT 无线网络，信号覆盖广，穿透力强。

5. 易安装，易维护，可通过 APP 对报警器的状态实时监控。

6. 功耗低，使用寿命长。

三、 技术参数

1．工作电压：DC3.0V (1 节锂电池)

2．工作电流：

 监视电流：< 40uA

 报警电流：< 140mA

3．报警声响：大于 80dB(正前方 3m 处，A 计权)

4．通讯方式：NB-IoT 通讯

5. 保护面积：

 60 ㎡～100 ㎡，具体参数以《火灾自动报警系统设计规范》(GB 50116-2013)为准

6．报警器状态指示：

 6.1 正常监视状态：红灯约 48s 闪烁一次，蜂鸣器不发声

 6.2 报警状态：红灯快速闪亮；蜂鸣器发出报警声

 6.3 电池欠压状态：红灯约 48s 闪烁一次，蜂鸣器短暂发声

7．使用环境：温度-10℃～+55℃ ，相对湿度≤95%RH，不凝露

 网络环境（推荐值）： ECL≤1,SNR≥0,RSRP≥-110

8．壳体材料和颜色： ABS（阻燃） 珍珠白色

9．重量：约 128g(包括电池)

10．外形尺寸：直径：100.3mm， 高：49.1mm(包括底座)

11．安装孔距：72mm

12．执行标准：GB 20517-2006 独立式感烟火灾探测报警器

四、 结构特征与工作原理

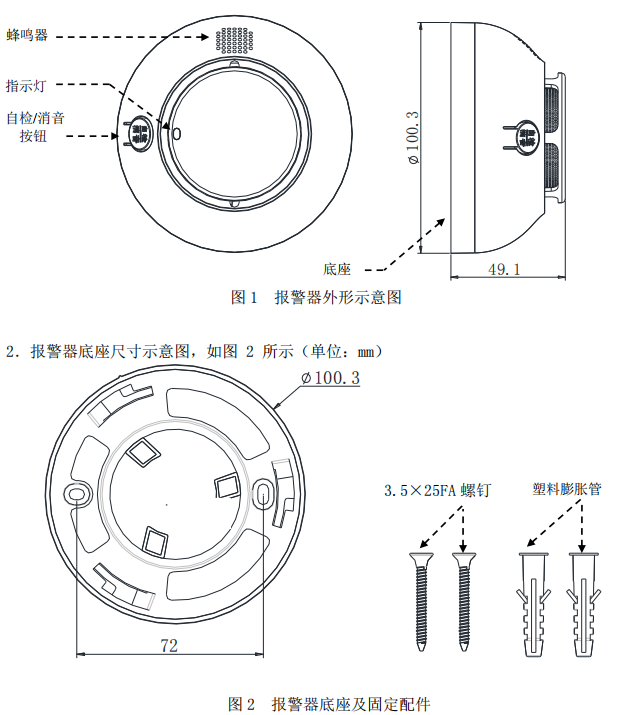

1．报警器的外形尺寸如图 1 所示（单位：mm）：

3．工作原理

该报警器采用红外散射原理来探测火灾。在无烟环境下，红外接收管几乎接收不到信号，

当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收到一个较

弱的信号，再将信号进行放大，触发电路对放大后的信号进行阈值判别，若达到报警门限，就

会通过蜂鸣器输出报警声，同时报警器指示灯随报警声快速闪亮，使人们及早得知火情。并通

过 NB-IoT 无线通讯将报警信息传给智慧消防云平台，云平台拨打预设手机号码或火警号码。

用户通过手机中 APP 进行报警号码预设，在 APP 上可查看报警信息与电池故障等信息。

五、 安装说明

1．适宜安装的位置：要想获得最快的探测速度，报警器的安装位置很重要，更佳 位置应在房

顶。

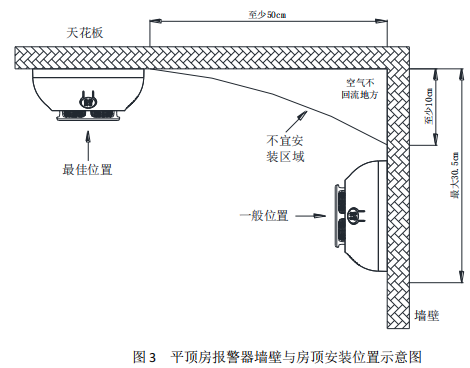

①安装于房顶时：报警器的边缘应距任何一面墙壁不小于 50cm。（如图 3 所示）

②安装于墙壁时：报警器距顶端不小于 10cm，不大于 30.5cm。（如图 3 所示）

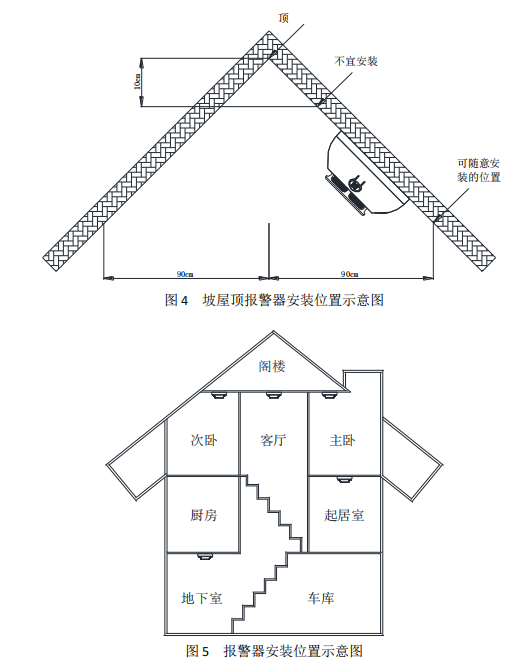

③安装于倾斜或人形屋顶时：报警器应与屋顶保持一定的距离。当坡度小于 30 度时，距

离 20cm 为宜，大于 30 度则以 30cm～50cm 为宜。(如图 4 所示）

④对燃烧产生的烟雾来说，楼梯的作用与烟囱类似，因此楼梯应安装报警器。

⑤空气流通的两个区域应分别安装报警器，如客厅与卧室两个区域，每个区域至少安装一

个报警器。

⑥报警器安装位置可参考图 5 ，请结合实际情况确定更佳 安装位置。

2．应避免安装的位置

①温度低于零下 10℃、高于 55℃或相对湿度＞95%RH 的区域。

②多灰尘、多昆虫区域。灰尘、昆虫进入报警器内部可能引起误报警。

③空气回流不畅的地方。发生火灾时，烟雾等燃烧产物不能及时有效的进入空气回流不畅

的地方。

④勿将报警器安装在产生可燃烟雾颗粒的场所，如车库、厨房、热水器、暖气的位置。

⑤报警器不宜安装在风机的送风口或抽风口附近，因为风机口附近的烟雾浓度不能有效的

反映房间内整体的烟雾浓度；不宜安装在日光灯附近，应有 1m 以上的距离。

3．报警器独立使用安装：

按图 6 所示，用 3.5×25FA 螺钉将报警器底部固定在屋顶上，安装孔距如图 2 所示。

将报警器扣在底座定位卡槽，且报警器与底座吻合后，用力顺时针方向旋转，直至到位锁定。
