一、概述

TX3214C 输出模块（以下简称模块）符合 标准 GB 16806-2006《消防联动控制系统》。

本模块用于总线制消防广播系统中消防广播间的切换控制,无需外接 24V 电源。

本模块外形美观，采用插拔式结构，方便施工安装，接线方便牢靠，采用专用集成芯片，

具有强大的分析判断能力，可自动对所连接的广播传输线进行监测，并通过控制器给出状态示。

注意：若回路联动设备全部为此模块，更大 带载数量为 30 个。每个广播功率放大器配接

此模块更大 数量为 10 个。

二、特点

1. 二总线，无极性

2. 内置专用集成芯片

3. 具有消防广播输入线故障检测功能

4. 可检测广播音箱线路故障，出厂默认不检线

5. 采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

三、技术参数

1．总线协议：T3 协议

2．工作电压：

总线电压：15～28V（脉冲电压）

3．工作电流：

总线监视电流：≤1mA 总线动作电流：≤7mA

4．指 示 灯：

巡检指示灯：红色（正常监视状态闪亮一次，故障状态闪亮两次）

输出指示灯：红色（动作状态常亮）

5．编码方式：电子编码（占一个总线地址点，编码范围在 1～242 之间任意设定）

6. 接点容量：100W

7．线 制：无极性二总线

8．使用环境：

温 度：-10℃～55℃

相对湿度：≤95%RH，不凝露

9．外形尺寸：86mm×86mm×33mm（含底座）

10．壳体颜色：白色

11．重 量：约 113g（含底座）

12．执行标准：GB 16806-2006

四、结构特征和工作原理

1．模块的外形尺寸及安装尺寸如图 1 所示（单位：mm）。

2．工作原理

模块采用专用集成芯片，实现与火灾报警控制器通讯、线路故障检测、输出控制、状态指

示等功能。模块接收到火灾报警控制器的启动命令后，吸合继电器，现场音箱切换到消防广播

（事故广播），并点亮输出指示灯。

五、安装与布线

警示：

 安装模块之前，必须切断电源，并确认全部底座已安装牢靠，且连接线准确无误。

1．安装方法

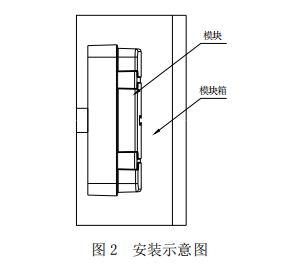

本模块安装在模块箱中，将连接线正确连接至模块底座，再安装模块即可，安装示意图如

图 2 所示。

2.接线方式

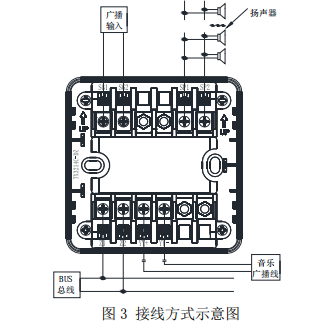

模块的接线方式如图 3 所

3．接线端子说明

Z1 Z2：总线信号输入，无极性；

SG1 SG2：事故广播输入端子；

SP1 SP2：扬声器端子；

YY+ YY-：音乐广播输入端子。

注意：现场如需使用音乐广播输入端子，模块应处于不检线状态，音乐广播输入端子为有

极性端口。音乐广播输入端子需要接 CBB 电容，建议耐压 450V，容量 4.7uF。

4．布线要求

总线宜采用 RVS-2×1.0mm²或 1.5mm²阻燃线，广播线及扬声器线均采用 BV 线，截面积≥

1.0mm2，穿金属管（线槽）或阻燃 PVC 管敷设。

六、使用与操作

编码操作：可利用我司手持电子编码器进行现场编码（在 1～242 之间任意设定，但同一个回路中地址码应 ），具体设置步骤和方法请参见手持电子编码器的使用说明书。

七、搬运和储存

模块的运输、搬运、储存均须在包装状态下进行。装卸过程要轻拿轻放，防止碰撞损坏。

存储环境应保持通风、干燥，切忌露天存放。

八、注意事项

1．值班人员应熟练掌握模块的操作程序。

2．本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

3．应定期对模块进行一次功能测试。
