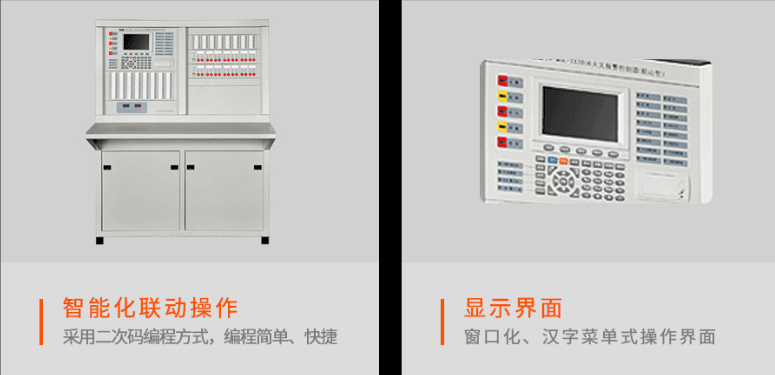

泰和安TX3016、TX3032、TX6000系列火灾报警控制器，是民用建筑、工业厂房、商业综合体应用最广泛的消防主机设备，回路总线通讯故障是现场调试、日常维保、消防年检中更高 发的核心故障类型。回路总线作为主机与现场探测器、手报、模块、声光警报器等终端设备的通讯载体，一旦出现异常，会直接导致设备离线、点位丢失、报警失灵、联动失效，严重时触发系统大面积瘫痪，无法满足火灾预警与消防联动规范要求。本文结合泰和安主机设备特性与海量工程实操案例，全面剖析回路总线通讯故障的各类诱因、故障表现、分步排查方法及根治方案，为消防维保、调试人员提供标准化作业参考。
泰和安消防主机回路总线通讯故障主要分为持续性总线故障和间歇性总线故障两大类，两类故障的成因、排查难度差异极大。持续性故障表现为主机固定报回路故障、整条回路设备全部离线、回路无法注册设备，故障现象
存在；间歇性故障表现为设备时在线时离线、故障随机弹出自动复位、点位频繁丢失恢复，无固定规律，是现场最难排查的疑难故障。从故障根源划分，主要包含线路施工不规范、总线电气性能异常、终端设备损坏、主机回路硬件故障、环境干扰五大核心诱因。
线路施工不规范是90%以上总线通讯故障的根本原因，也是前期施工遗留的核心隐患。泰和安消防总线回路采用两线制无极性通讯设计，虽对接线极性无严格要求，但对布线工艺、线缆选型、敷设方式有明确规范。现场常见违规施工问题极易引发通讯故障：一是总线与AC220V强电线缆同管、同桥架敷设，强电产生的电磁干扰会破坏总线通讯信号，导致信号丢包、数据错乱，引发设备间歇性离线；二是总线线缆选型不达标，使用普通平行线替代专用双绞线，双绞线的抗干扰能力缺失，长距离传输后信号大幅衰减；三是线路私自驳接、接头未做绝缘处理，吊顶、桥架内线路接头裸露、缠绕胶布不规范，长期受潮氧化后接触不良，形成虚接故障；四是总线回路超长、负载超标，单回路设备数量超出泰和安主机额定负载，线路压降过大、通讯信号不足，触发回路通讯异常；五是总线绝缘层破损，墙体穿孔、管线弯折、装修踩踏导致线缆破皮，对地、对强电轻微短路，引发回路保护、通讯中断。
总线电气性能异常是引发持续性通讯故障的关键因素，主要包含总线短路、总线开路、绝缘阻值不达标三大问题。总线短路分为主干短路和分支短路，主干短路会直接导致整条回路瘫痪，主机持续报总线故障，无法注册任何设备；分支短路仅造成单条分支设备离线，主干回路可正常工作。总线开路多由线缆断裂、端子脱落、隔离器损坏导致，开路点位后方的所有设备全部失联。按照消防规范及泰和安设备技术要求，总线对地绝缘阻值旱季需大于2MΩ，雨季需大于1MΩ，若绝缘阻值偏低，线路存在隐性漏电，会持续干扰总线通讯，造成系统运行不稳定。很多现场隐性短路、微漏电故障无法通过肉眼发现，必须借助摇表、万用表精准检测，也是常规维保容易遗漏的隐患点。
终端设备损坏与参数异常会引发单点乃至区域性通讯故障。泰和安回路内的烟感、温感、输入输出模块、隔离器、声光设备老化、进水、击穿损坏后，会形成单点短路或信号干扰，拖累整条回路通讯。其中总线隔离器故障最为常见，隔离器长期运行老化、击穿失效后，无法实现分支回路短路保护，单点设备故障会扩散为整条回路通讯异常。同时，设备地址码重复、编码错误也是高频问题，多个设备设置同一地址，会造成总线数据冲突、信号紊乱，主机无法识别设备点位，持续报通讯故障。此外，部分设备长期受潮、积灰、虫蛀，电路板腐蚀短路，也会引发间歇性通讯故障。
主机自身硬件故障是回路通讯异常的核心内因，排除外部线路和设备问题后，需重点排查主机内部配件。一是回路板损坏、老化、虚焊，长期过载、电压波动、雷击浪涌会导致回路板芯片击穿、电路损坏，对应回路持续报故障；二是主机内部排线松动、氧化，回路板与主板连接排线接触不良，信号传输中断，引发通讯异常；三是总线滤波器、保护电阻损坏，失去信号滤波和短路保护功能，总线抗干扰能力大幅下降；四是主机电源输出不稳定，主备电切换异常导致回路供电电压波动，通讯信号传输异常。
环境与外部干扰因素极易诱发间歇性疑难通讯故障。泰和安消防主机及现场设备多安装于地下室、设备机房、配电间等区域，潮湿、粉尘、高温、强电磁环境都会影响总线通讯。地下室潮气重，线缆接头、设备端子受潮氧化，形成间歇性漏电；配电间变频器、配电柜产生高频电磁干扰，干扰总线信号传输；夏季高温环境下，主机回路板、设备电路板过热，出现短暂工作异常；建筑震动、吊顶沉降导致线路轻微拉扯，形成瞬时虚接，触发临时通讯故障。
针对各类回路总线通讯故障，现场需遵循“先外后内、先简后繁、分段排查”的标准化流程。
步，查看主机故障代码，锁定故障回路，记录故障是持续性还是间歇性，初步判定故障范围。第二步，断电后使用摇表测量总线对地、线间绝缘阻值，排查漏电、隐性短路问题，整改绝缘不达标线路。第三步，采用二分法分段排查，将故障回路从中间断开，分段接入主机测试，精准定位故障区段，配合总线隔离器逐一排查分支回路，快速锁定故障点位。第四步，逐一对回路设备进行脱机测试，拆除疑似故障设备，观察回路通讯是否恢复，排查损坏设备、地址冲突问题。第五步，检查主机硬件，紧固内部排线、更换故障回路板、滤波器，测试主机输出电压是否稳定。第六步，整改布线隐患，分离强弱电线路，规范处理线路接头，更换不合格线缆，超长回路增设信号增强设备。
故障修复后，需进行全功能测试，重新注册回路所有设备，核对点位地址，测试设备报警、联动功能，确保回路通讯稳定、无故障报警。同时建立常态化预防机制，定期检测总线绝缘阻值、紧固线路端子、清理设备积灰潮气，杜绝违规布线，从源头规避总线通讯故障，保障泰和安消防主机回路系统稳定运行。
