1 泰和安HY5716C总线消防电话分机概述

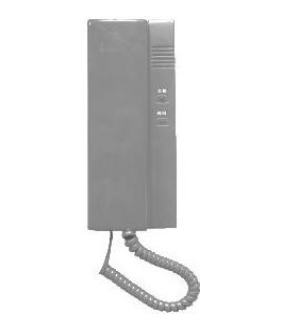

泰和安HY5716C 总线式消防电话分机（以下简称本机）是总线式消防电话系统的组成设备之一，须与总线式消防电话总机（以下简称总机）配合使用。当发生紧急情况时，摘下电话手柄呼叫总机。本机拨码开关预置 7 位编码，有效编码范围 1-99。0 及大于 99 的地址为无效地址。编码可根据工程需要在安装时设定。

2 泰和安HY5716C总线消防电话分机基本功能

2.1 摘下电话手柄呼叫总机，若总机应答，则本机与总机之间可以通话。

2.2 本机收到总机呼叫时自动振铃。此时若本机举机应答，则本机与总机之间可以通话。

2.3 本机正常监视状态时，工作指示灯闪烁。

3 主要技术指标

工作环境：

环境温度：0～40℃

相对湿度： ≤ 95％

大气压力：86～106kPa

环境噪声：≤60dB

频率响应： 300～3400Hz

振铃声级：≥70dB

待机状态耗电：＜1.5mA

通话状态耗电：＜25mA

宽 度：80mm 高 度：210mm 厚 度：48mm(包括手柄)

重 量（含包装盒）：365g

安装孔间距：135mm

4 安装方法

4.1 从包装箱取出本机，检查外观是否良好。本机为壁挂式安装，可直接挂在墙壁上或挂在其它现场控制设备的侧面，固定安装挂孔在设备底座背面，安装孔间距：135mm。

4.2 本机同总机之间通过两总线相连，两总线不分正负极性。安装本机的导线应选用截面积大于 1.5 平方毫米的双色双绞线。

4.3 改变本机后部拨码开关，可改变本机地址编码。本机地址编码设置可参见附录 1。

4.4 本机应安装在干燥、通风、无腐蚀性气体的地方。

5 调试

5.1 调试时与总机配合试验。预置好本机编码、确定安装和接线正确无误后，接通总机电源。在总机上通过“设在线分机”功能操作，将本分机登录到系统中。设置完成后，本机的“工作”指示灯闪烁。

5.2 当摘下电话手柄呼叫总机时，本机将听到回铃声，等待总机应答。总机应答后，本机与总机接通，双方实现通话。

5.3 本机摘机时，如果听到忙音，应把手柄放回原处挂机。

5.4 如果总机呼叫本机，本机发出振铃，同时呼叫指示灯闪烁，摘下本机手柄即可与总机通话。通话完毕，挂机，通话结束。

6 运行和维护

本机安装调试后便可投入使用，正常工作状态下绿色工作指示灯闪烁。若发现故障，可按以下建议进行问题的确认：

（1）首先，可使用万用表判断线路是否断路或短路；

（2）其次，本机的号码是否已经注册为“在线”，确认编码地址的正确性；

（3）再次，判断是否是分机内部故障。可通过更换正常的分机来与本机进行比较。

若是线路的问题，用户应能自行排除。若排除不是线路的问题后，请及时与生产厂家联系。
