概述

JTY-GF-TX3191-M 独立式光电感烟火灾探测报警器（以下简称“报

警器”），它可以实时监测空气中的烟雾浓度，当烟雾浓度持续升高并

超过报警阈值时，报警器会立即发出声光警示信号，提醒您注意，有

效保护您和家人的生命及财产安全。可对九小场所、三合一场所、私

人住宅、古建筑等场所进行有效的火灾监控。相比于传统感烟火灾探

测报警器具有易安装、易使用、易维护、可实时监控等特点。

 重要安全须知

感谢您购买此产品，本说明对报警器的使用方法、注意事项进行

了详细描述。为预防危险、防止财产受到损失，使用设备前请仔细阅

读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。

 注意事项

 请勿将报警器放置和安装在阳光直射的地方或发热设备附近。

 请勿将报警器安装在潮湿、有灰尘或煤烟的场所。

 请保证报警器安装稳固，注意防止产品坠落。

 请勿将液体滴到或溅到报警器上，并确保报警器上没有放置装液体的物品，防止液体流入报警器。

 房间进行装修、粉刷施工时，请务必进行防护，以免报警器受到灰尘污染。

 请在允许的湿度和温度范围内运输、使用和存储报警器。

 请勿随意拆卸报警器。

！ 警告

附赠配件中的电池安全注意事项：

1）为非充电电池，严禁对电池充电、短路；

2）严禁对电池过放电、挤压、焚烧；

3）严禁使用带有严重伤痕或变形的电池；

4）严禁在允许的温度范围之外使用或加热电池；

5）严禁用户自行拆卸电池；

6）严禁直接在电池表面焊接；

7）更换电池时，请使用原厂专用电池或与其相同规格的电池，否则可能导致电池起火、爆炸！

 产品使用须知

报警器为智能电子设备，虽经试验证明其性能稳定可靠，但也会

因为客观因素出现以下问题，请认真阅读并知晓：

 非火灾导致的报警器报警：

① 报警器通过烟雾对光线的散射作用来探测火灾，安装环境中的烟雾、

点燃的蚊香、抽烟等因素易导致报警器报警。

② 做饭的油烟、水汽、灰尘等物质或蚊虫会导致报警器报警，需定期

对报警器进行清理维护。

 非产品原因导致的报警器失灵：

① 报警器的保护面积及保护半径有固定要求，当防护区的面积超过报

警器的保护范围，会导致报警器出现报警延误甚至失灵现象。

② 报警器为 24 小时无间断工作，若电池出现欠压、老化等情况后，

未及时更换，会导致火情发生时报警器无法响应。

 远程报警功能失效：

报警器采用 NB-IoT 通讯功能，若安装位置运营商网络无信号或信

号弱，会导致远程报警功能失效，报警信息无法及时传达。

 功能介绍

本报警器主要用于烟雾探测，当所在区域的烟雾达到一定浓度时，

报警器会发出声、光警报提示。报警器同时具有人员在场识别功能。

在有人员活动时监测到烟雾报警发生，报警器会将有人火警信息上报

云平台。当报警器检测到一段时间一直无人后发生烟雾报警，会将无

人火警信息上报云平台。报警器采用 NB-IoT 物联网通讯技术，结合云

端服务信息管理，将实时发出的报警信息通过 APP、电话、短信等形

式及时推送给相关责任人，实现火灾事故的早发现、早报警、早扑灭，

全面解决小微场所消防监督难点。

 产品外观

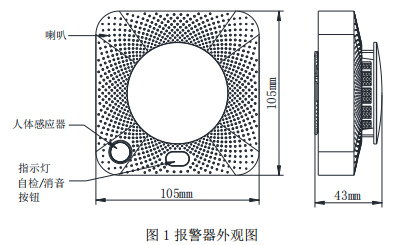

报警器外观如图 1 所示
