一、 概述

TX3230 无线中继器可与 JB-QB-TX3000M/JB-QB-TX3001M 家用火灾报警控制器、JTY-GMTX3130 点型家用感烟火灾探测器以及 TX3252/TX3252A/TX3252B 物联网网关配接。该无线中继器通过对 433MHz 无线信号进行放大，从而延长无线主机(TX3000M/TX3001M 和 TX3252 等)和分机（TX3130）之间的通讯距离，能够有效提高无线信号传输的稳定性。

二、 特点

1. 具有 433MHz 无线通讯接口，用于连接我司 433MHz 无线系列产品。

2. 可配接 JB-QB-TX3000M/JB-QB-TX3001M 家用火灾报警控制器、JTY-GM-TX3130 点型家用感烟火灾探测器以及 TX3252/TX3252A/TX3252B 物联网网关。

3. 通过 220VAC 或 Micro_USB 5V 供电，方便现场接线。

4. 通电即可工作，无需配置，使用方便。

三、 技术参数

1. 工作电压：AC220V 50HZ（AC187V～AC242V）

2. 功 耗：≤1W

3. 备电工作时间：≥5h

4. 通讯方式：433MHz 无线通讯

5. 更大 通信距离：

100m@空旷区域（中继↔中继：200 米；中继↔其它：100 米）

6. 中继级数：≤3 级；

7. 安装方式：吸顶安装或壁挂安装

8. 使用环境：温度-10℃～+55℃，相对湿度≤95%RH，不凝露

9. 外形尺寸：110.8mm×142.5mm×32.4mm

10.颜色：瓷白色

11.重量：约 138g（带电池）

12.执行标准：Q/THA 10-2018

四、 结构特征与工作原理

1. 结构特征

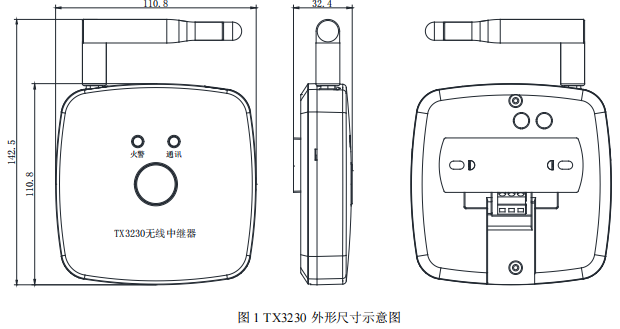

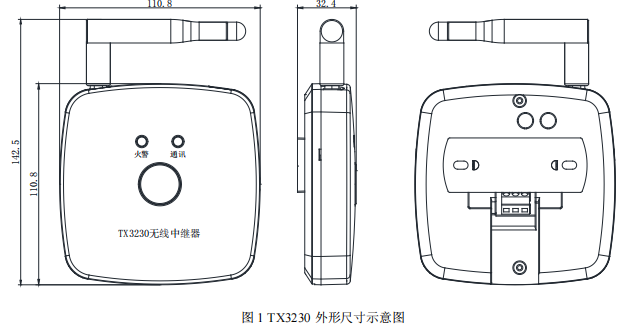

下图为外形尺寸示意图：

2. 工作原理

TX3230无线中继器主要采用市电AC220V 供电,通过 433MHz 无线频段获取空间中的无线数

据，并通过该无线频段对外转发，实现中继的目的。

五、 安装与布线

1. 安装

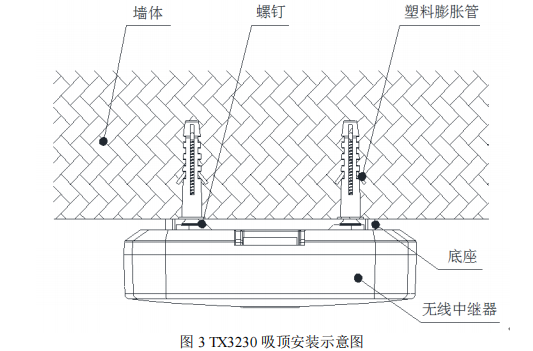

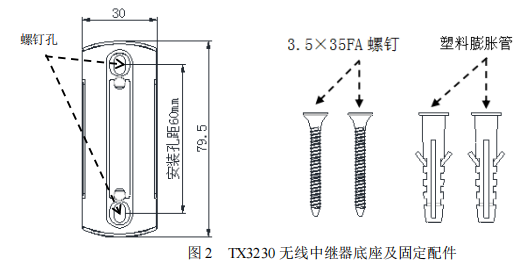

 TX3230 无线中继器的底座如图 2 所示，该中继器采用吸顶安装或壁挂安装，吸顶安装如图

3 所示（单位：mm）：

2. 布线

 TX3230 无线中继器可根据现场情况，灵活选用以下任何一种方式接入主电：

① “AC220V”供电：在断开 AC220V 主电开关、确保安全的前提下，将市电的 L、N 线分

别接入无线中继器欧式接线端子的左右两侧（中间端子悬空），并用螺钉锁紧，然后

打开备电开关，安装固定完成后，在确保安全的前提下，闭合 220VAC 主电开关，接入

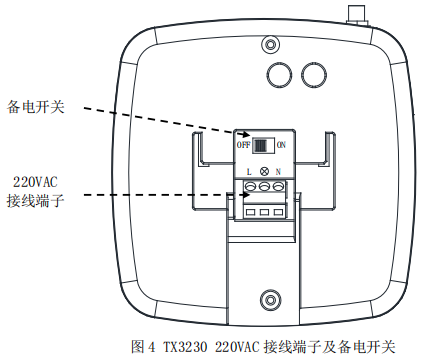

主电。220VAC 接线端子、备电开关如图 4 所示：

② “AC220V 转 DC5V”适配器供电：将 USB 电源线的 Micro_USB 端插入无线中继器的

Micro_USB 接口，USB 电源线的另一端接入适配器，然后将适配器接入市电 AC220V，然

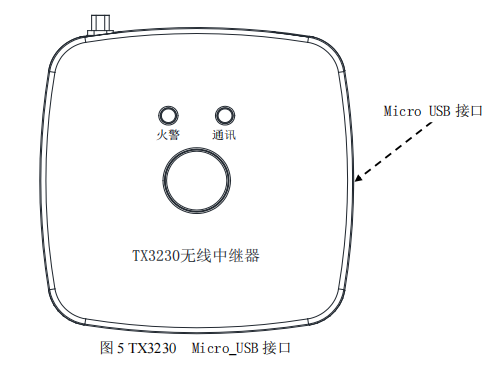

后打开备电开关。Micro_USB 接口位置如图 5 所示：

六、 使用与操作

1. 安装前应检查 TX3230 的外观、部件是否完好无损，标识是否齐全，重点应检查天线是否固

定好。

2. 在断开 AC220V 主电开关、确保安全的前提下，按第五点所述要求进行安装、布线，并打开

备电开关，完成产品的安装、固定之后，接入主电。

3. 当绿色指示灯周期性闪亮时，表明设备已进入正常工作状态。

4. 非空旷条件下，会影响中继器的无线通讯距离，为保证无线通讯的稳定性，请选择合理的位

置安装无线中继器；无线中继器的实际传输距离，可参考如下规律：每穿一堵墙，无线通讯

距离大约衰减一半。

七、 搬运和储存

设备运输、搬运、储存均须在包装状态下进行，装卸过程应轻拿轻放，防止碰撞损坏。存

储环境应保持通风、干燥，切勿露天存放。

八、 注意事项：

1. 本产品不能安装于铁箱等无线信号屏蔽严重的场所内。

2. 非空旷条件下，无线中继器的通讯的距离应适当缩短尽量远离发热器件，应安装在通风

干燥的环境中。

3．如果遇到不能自行排除的故障，请联系代理商或厂家指导处理，请勿擅自拆卸产品。
