一、概述

泰和安TX3215 型单继电器模块（以下简称模块）是一种非编码模块，用于实现需直流大电流启动的设备及交流 220V 启动的设备的控制。与输入/输出模块配合使用，防止强电造成的系统总线危险。

二、特点

1．提供一组常开、常闭触点

2．输出采用高品质继电器，确保可靠吸合

3．输出触点完全开放，用户可根据需要灵活使用

4.一体化的结构设计，接触可靠、便于施工

三、技术参数

1．工作电压：

启动电压：DC24V 允许范围：DC20V～DC28V

2．工作电流：

监视电流：0mA

动作电流≤20mA

3．无源输出触点容量：

DC24V/ 5A 或 AC220V/5A

4．线制：

输入端采用两线制与输入输出模块连接，无极性；输出端采用多线制与电源及受控设备连接

5．使用环境：

 温度：-10℃～50℃

 相对湿度：≤95%，不凝露

9．外形尺寸：64mm×64mm×23mm（不含透明罩）

10．壳体材料和颜色：ABS，米黄

11．重量:约 49g

四、 结构特征和工作原理：

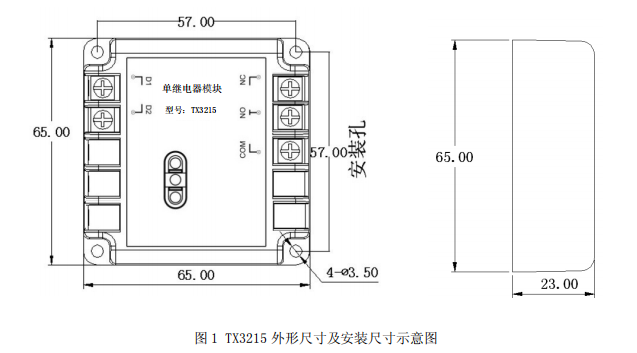

1．模块的外形尺寸及安装尺寸如图 1 所示：

2．工作原理

采用直流继电器进行切换，输入为 DC24V，输出触点可直接控制交流 220V 及直流大电流设备。

五、 安装与布线：

警告：安装设备之前，请切断电源。

1． 安装前应首先检查外壳是否完好无损，标识是否齐全。

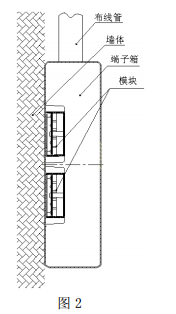

2． 将模块安装在端子箱内，如图 2 所示。

3． 接线端子说明：

强电端子如下：

NC、COM、NO：常闭、常开控制触点输出端子

弱电端子如下：

D1、D2：有源 DC24V 控制信号输入端子，输入无极性

4． 布线要求: 各端子外接线均采用 BV 线,导线截面积≥1.5mm2，穿金属管（线槽）或阻燃 PVC 管敷设。

六、使用与操作

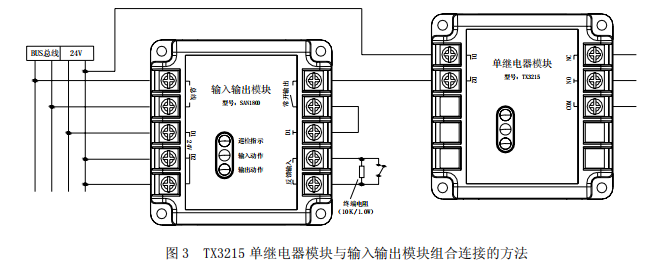

TX3215 单继电器模块与输入输出模块组合连接的方法如图 3 所示

七、搬运和储存

设备运输、搬运、储存均须在包装状态下进行。装卸过程要轻拿轻放，防止碰撞损坏。存储环境应保持通风、干燥，切忌露天存放。

八、注意事项：

1.值班人员应熟练掌握设备的操作程序。

2.本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

3.应定期对模块进行一次功能测试。
