一、 概述

TX3214B 输出模块（以下简称模块），符合最新 标准 GB 16806-2006《消防联动控制

系统》及 标准化管理委员会批准 GB 16806-2006《消防联动控制系统》 标准第 1 号修

改单。本产品用于总线制消防广播系统中消防广播间的切换控制。

本产品外形美观，采用插拔式结构，方便施工安装，接线方便牢靠，采用性能卓越的单片

机，具有强大的分析判断能力，可自动对所连接的广播传输线的断路、短路进行监测，并通过

控制器给出状态指示。

二、 特点

1. 二总线，无极性

2. 内置微处理器

3. 具有消防广播输入线故障检测功能

4. 可检测广播音箱断路或短路故障

5. 采用软硬件滤波技术，提高模块的抗干扰能力

6. 抗潮湿能力强，PCB 三防工艺，可适应各种不同的环境

7. 采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

8. 总线控制端与音频信号端采用隔离设计

三、 技术参数

1. 总线协议：T3 协议

2. 工作电压：

总线电压：15～28V 脉冲电压

电源电压：DC(21V-28V)

3. 工作电流：

总线监视电流≤0.6mA 总线启动电流≤2mA

电源监视电流≤5mA 电源启动电流≤20mA

4. 指示灯状态：

正常监视状态：绿色巡检灯周期性地闪亮

启 动 指 示：红色输出动作灯常亮

5. 输出容量：每只模块最多可带负载 60W

6. 编码方式：电子编码方式

7. 线制：与控制器采用无极性二总线连接；与 DC24V 电源线采用无极性二线连接，可接入两

根事故广播线、两根扬声器线、两根音乐广播线。音乐广播线为有极性端口。

8. 使用环境：

温 度：0℃～40℃

相对湿度：≤95%RH，不凝露

9. 外形尺寸： 86.0mm×86.0mm×38.0mm

10. 壳体颜色：米黄色

11. 重量：约 145g

12. 执行标准：GB 16806-2006

四、 结构特征与工作原理

1. 模块的外形尺寸及安装尺寸如图 1 所示：

2. 工作原理

模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输入输出

线路故障检测、输出控制、输入信号逻辑状态判断、状态指示灯控制。模块接收到火灾报警控

制器的启动命令后，吸合继电器，现场音箱切换到消防广播（事故广播），并点亮指示灯，表

明切换成功。当模块工作于检线模式且无音乐广播输入时，可检测音箱的断路故障和短路故障。

五、 安装与布线

警告：安装设备之前，必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连

接线准确无误。

1. 安装前应首先检查外壳是否完好无损，标识是否齐全。

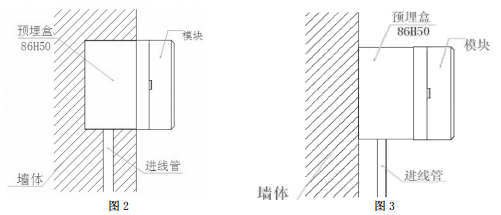

2．TX3214B 输出模块采用进线管明装和进线管暗装方式，安装时只需拔下模块，从预埋盒的进

线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好，安装示意图见图 2、

图 3

3．模块端子示意图如图 4 所示。接线说明如下：

D1 D2：24V 电源输入端子，无极性。

Z1 Z2：信号总线输入端子，无极性。

SG1 SG2：事故广播输入端子。

YY+ YY-：音乐广播输入端子。

SP1 SP2：与扬声器连接的输出端子。

注意：音乐广播输入端子需要接 CBB 电容，建议耐压 450V，容量 4.7uF。

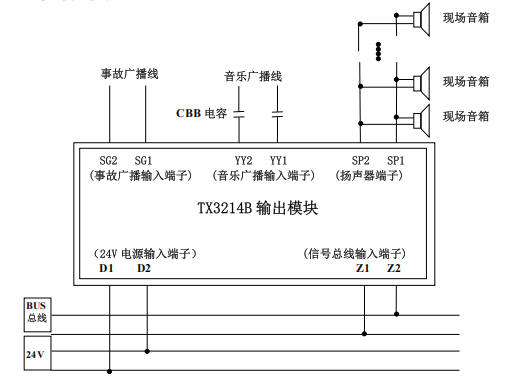

4．接线方式如图 4：

5．布线要求:总线(BUS)采用 RVS-2×1.0 mm2或 1.5mm2线；DC24V 电源线采用 BV-2×1.5 mm2或 2.5mm2；广播线及扬声器线均采用 BV 线，截面积≥1.0mm2。穿金属管（线槽）或阻燃 PVC管敷设。

六、 使用与操作

编码操作：可利用本公司生产的 TX6932 进行现场编码（地址码范围必须是 1－242，同一

回路地址码 ），具体设置步骤和方法请参见《TX6932 手持编码器使用说明书》。

功能选择：

1.可以用TX6932进行设置是否具有自反馈功能，出厂默认是有自反馈功能。

2.输入输出检线故障是否检测可以用TX6932进行设置，出厂默认不检测。

七、 搬运和储存

设备运输、搬运、储存均须在包装状态下进行。装卸过程要轻拿轻放，防止碰撞损坏。存

储环境应保持通风、干燥，切忌露天存放。

八、 注意事项：

1.值班人员应熟练掌握设备的操作程序。

2.本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

3.应定期对模块进行一次功能测试
